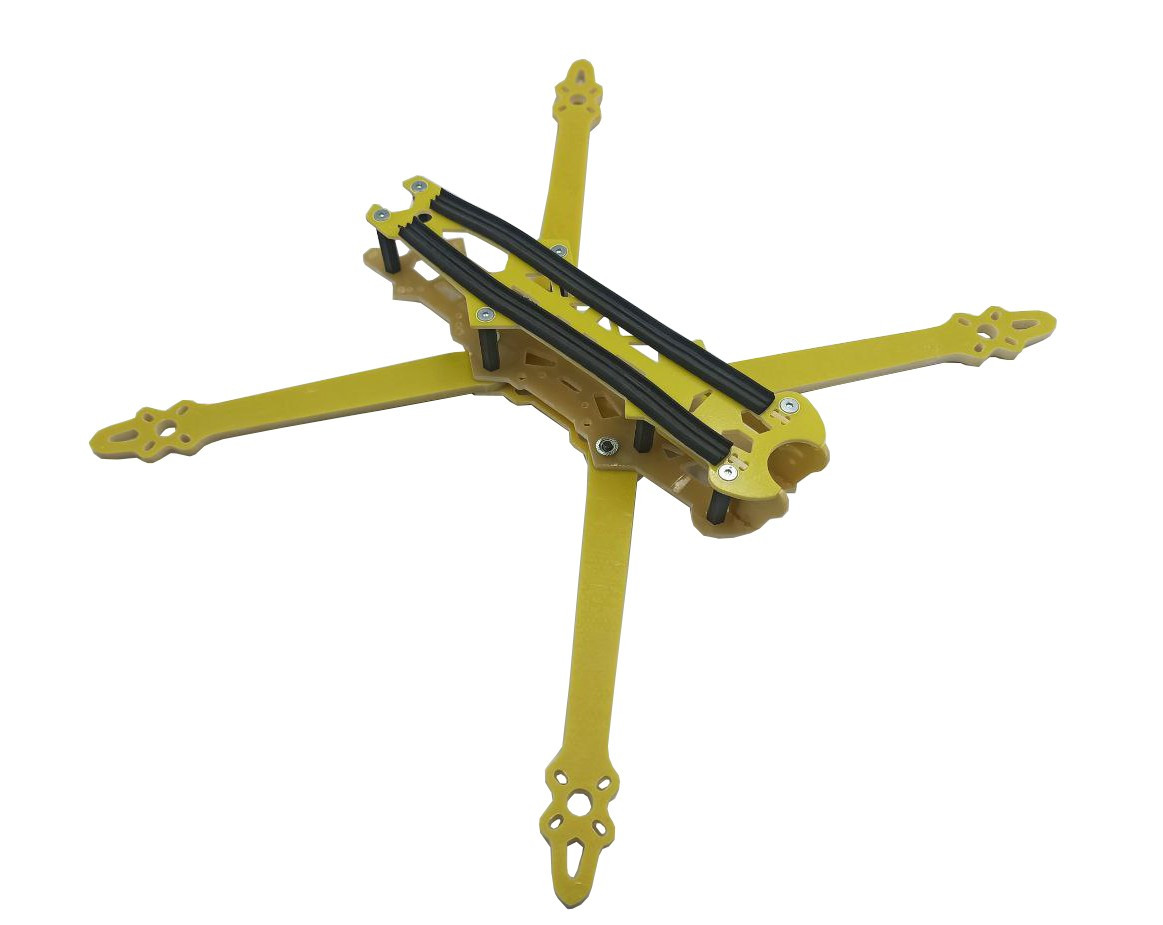

Рама текстолітова для FPV-дрону 7"

Текстолітова рама для FPV-дрону 7” – рама, що виготовляється з листового склотекстоліту СТЕФ – полімерного матеріалу, що виготовляється із застосуванням склотканини як основи, що надає йому кращих механічних показників та вологостійкості в порівнянні з традиційним текстолітом.

Склотекстоліт дещо поступається за показниками міцності карбону, тому, як правило, товщина променів рами для FPV-дрону більша в порівнянні з традиційними карбоновими рамами, що призводить до незначного збільшення ваги конструкції.

Однак, через те, що і склотекстоліт і вироби для нього виготовляються в Україні, вартість склотекстолітової рами для FPV-дрону відчутно нижча порівняно з карбоновими рамами, що імпортуються з Китаю.

Текстолітова рама поставляється в комплекті з усім необхідним кріпленням (гвинти, дистанційні втулки, гайки), стрічкою, що клеїться під батарею, і інструкції зі складання українською мовою.
Рама має штатне кріплення для антен. Матеріал рами – діелектричний.

Характеристики:

• Матеріал: склотекстоліт
• Розмір по діагоналі – 330 мм
• Довжина в зібраному стані - 270 мм
• Ширина в зібраному стані - 230 мм
• Висота в зібраному стані - 180 грам
• Товщина променів – 5 мм
• Товщина корпусу - 3 мм

• Пластина    верхня - 1 шт
• Стрічка самоклейна під батарею   - 2 шт
• Пластина нижня  -  1 шт
• Пластина з’єднувальна   - 1 шт
• Пластина бічна   -  2 шт
• Промені  -   4 шт
• Комплект кріплення  -    1 набір
• Інструкція зі збирання

Комплект кріплення (входить в поставку)

• Гвинт потай M3х10 HX2  -  8 шт
• Гайка з фланцем М3 -   4 шт
• Гвинт напівкругла голівка М3х16 HX2 -   4 шт
• Гвинт напівкругла голівка М3х12 HX2  -  4 шт
• Втулка дистанційна М3х25  -  8 шт
• Гвинт напівкругла голівка М3х10 HX2  -  4 шт

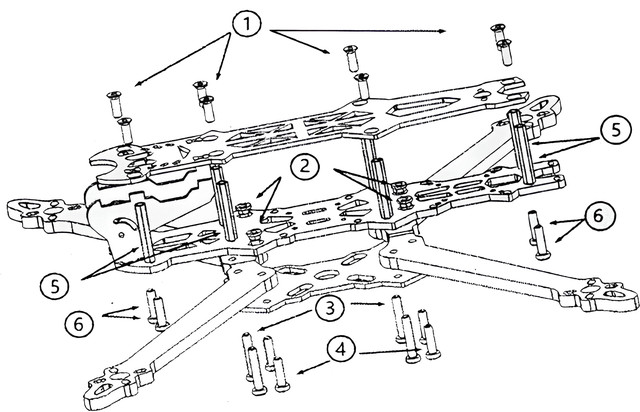

Порядок зборки рами дрону:

1.    Встановити в шестигранні отвори нижньої пластини 4 гайки з фланцем М3.
2.    Приєданти до верхньої планки дистанційні пластикові втулки за допомогою гвинтів з потайною голівкою.
3.    Вставити бічні планки у відповідні пази верхньої планки.
4.    З’єднати між собою верхню і нижню планку за допомогою гвинтів.
5.    Прикріпити 2 променя і пластину з’єднувальну за допомогою гвинтів.

Для збирання вам знадобиться викрутка з шестигранною бітою #2
