Плата ініціації FS-03 (датчик удару)

Плата ініціації FS-03 – електронний пристрій, що призначений для активації електричних засобів запалювання (електродетонаторів та електросірників) в результаті удару.
Плата призначена для використання, насамперед для FPV-дронів.

Принцип дії плати ініціації FS-03

Плата ініціації містить п’єзоелекктричний датчик удару, при спрацюванні якого, внаслідок зіткнення з будь-якою поверхнею, електричний імпульс подається на електричний засіб запалювання. Плата працює від автономного джерела живлення батарейки – CR2032 (3В) і не підключається до польотного контролеру.
час роботи становить 40-60 хвилин і залежить від зовнішньої температури.

Порядок роботи плати ініціації:

• Перед початком роботи обов’язково перевірте живлення на платі, притуливши батарею до посадочного місця. Якщо світлодіод світиться постійно — батарея розряджена, якщо миготить — заряд достатній. Після перевірки потрібно вставити захисну плівку назад на контакт батареї та встановити її у плату, закріпивши затискачами.
• Датчик удару активується після зняття захисної стрічки з батареї.
• Після видалення захисної плівки з контакту батареї почнеться відлік 30 секунд «безпечного» режиму, під час якого плата буде подавати світлову індикацію. Після цього датчик перейде в бойовий режим і буде готовий до активації.
• Щоб забезпечити миттєве спрацьовування стандартних засобів ініціації ЕД пристрій перетворює постійну напругу 3В в 12В, накопичуючи її в конденсаторі. Це дозволяє подати імпульс струму навіть при розрядженій батареї.

Технічні характеристики:

• Напруга живлення: 3В (CR2032)
• Вихідні напруга:
• Споживаний струм: менше 1 мА
• Розміри: 27х49х22 мм
• Вага: 0,015 кг

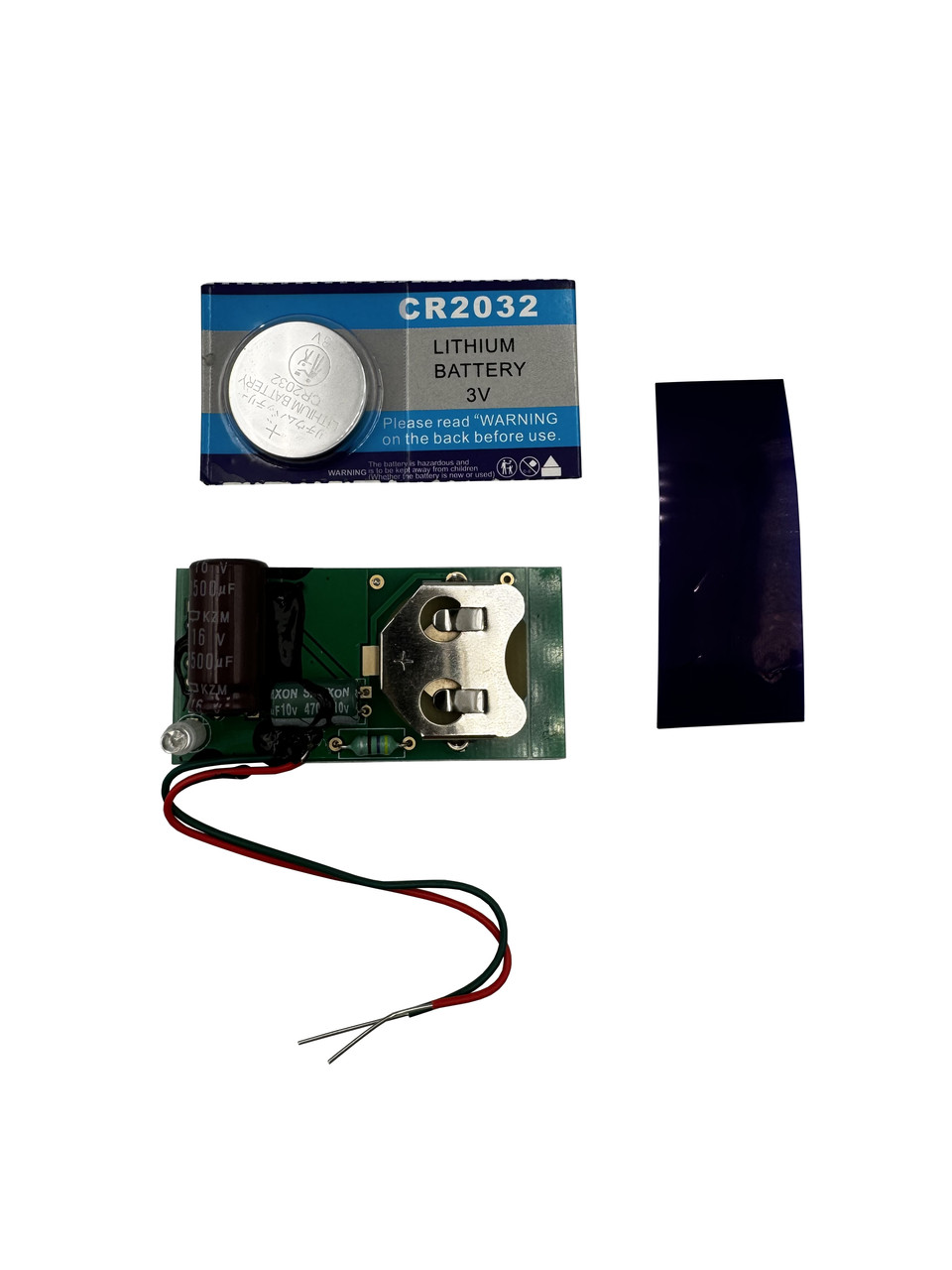

Комплектація:

• плата з датчиком удару
• батарея CR2032
• захисна стрічка

Важливо:

• Використання плати для ініціації електричних засобів запалювання – надзвичайно небезпечна операція, що несе ризик для життя, проводити її можуть лише кваліфіковані військовослужбовці з відповідним досвідом.
• Плату потрібно надійно закріпити на рамі FPV в горизонтальному положенні. Плата має бути міцно закріплена, вона не повинна теліпатись або битись об корпус.
• Захисну плівку потрібно вилучати безпосередньо перед бойовим використанням дрону.
