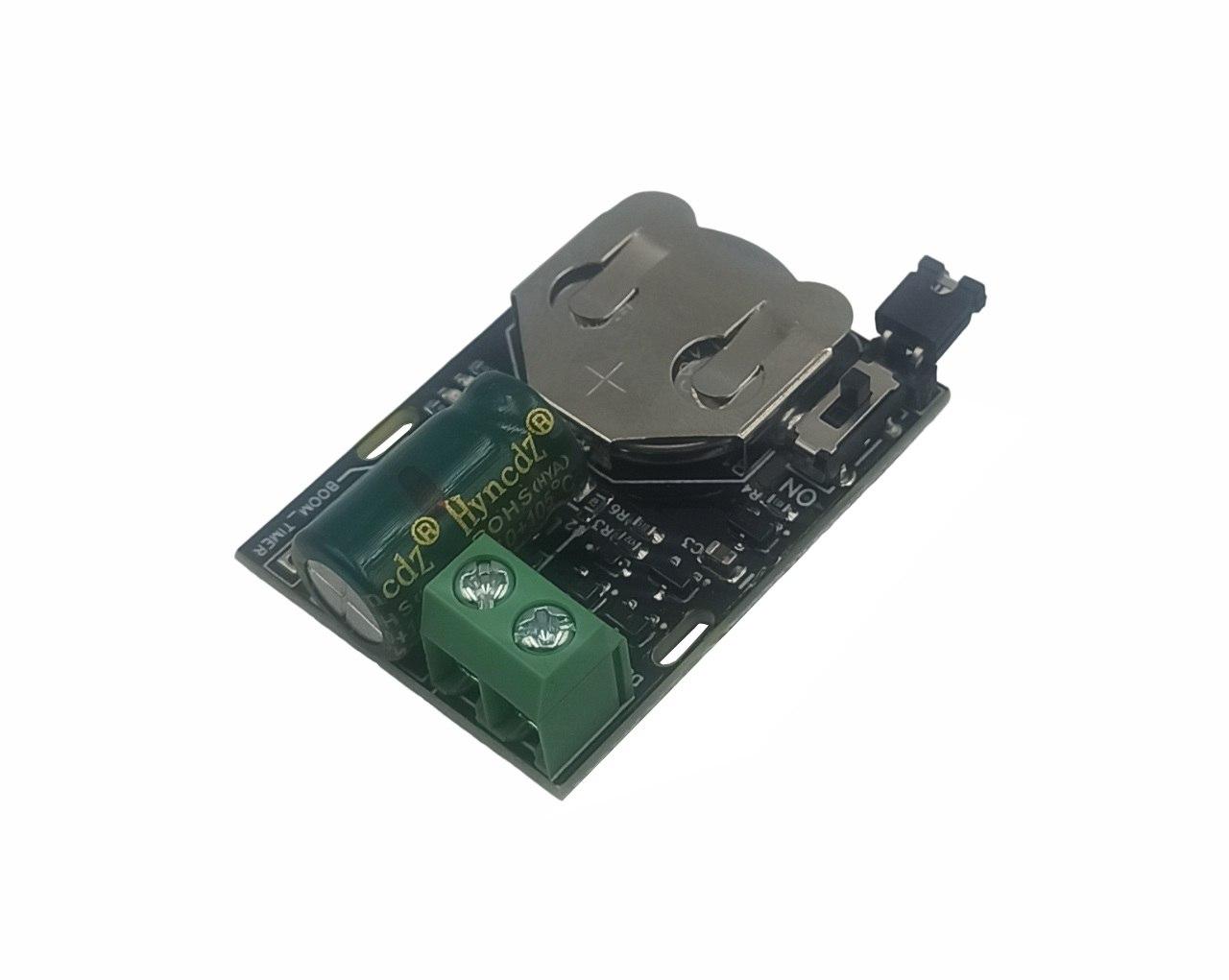

Плата ініціації –ORK версія 2, для FPV-дронів

Плата ініціації –ORK, версія 2 – електронний пристрій, що призначений для активації електричних засобів запалювання (електродетонаторів та електросірників).  Плата є універсальним пристроєм, і, в залежності від прошивки може використовуватись як для скидів боєприпасів з квадрокоптерів-бомберів так і для встановлення на FPV-дрони-камікадзе.

Принцип дії плати ініціації ORK версія 2, для FPV-дронів
Плата не підключається до польотного контролеру і працює від автономного джерела живлення батарейки – CR2032 (3В).
Стандартна прошивка передбачає кілька варіантів ініціації:

• на удар
• на замикання вусів
• на поворот пристрою на 30 градусів
• самоліквідація, через 60 хвилин.

Переваги:

• Кілька варіантів ініціації
• Функція самоліквідації
• Працює на базі акселерометра, що більш надійно в порівнянні з конструкціями на базі п’єзоелементу
• Ретельна 3-х етапна перевірка перед відвантаженням
• Плата має лакове покриття, що додатково збільшує надійність пристрою

Технічні характеристики плати ініціації

Напруга живлення    2,4...5,5 В
Напруга на накопичувальному конденсаторі при живленні    3 В - 5 В
Максимальний струм на накопичувальному конденсаторі    2 А
Струм у режимі очікування    3,2 мА
Струм у режимі підриву    5,2 мА
Таймер виходу на робочий режим    >2 хвилини 10 секунд
Середнє прискорення при якому відбувається підрив    ~ 4 g
Впевнений мінімальний контакт для вусів    60 мсек
Температура роботи    - 20℃ ~ +70℃
Вологість роботи    20...80 %
Габарити:    45х29х12 мм
Вага:    11 г

Важливо:

• Використання плати для ініціації електричних засобів запалювання – надзвичайно небезпечна операція, що несе ризик для життя, проводити її можуть лише кваліфіковані військовослужбовці з відповідним досвідом.
• Плату потрібно надійно закріпити на рамі FPV в горизонтальному положенні. Плата має бути міцно закріплена, вона не повинна теліпатись або битись об корпус.

Детальну інструкцію з використання плати надаємо при відправці
